Особенности конструкций противопожарных штор

Противопожарные и противодымные шторы в отечественных нормативно-правовых актах. Классификация и особенности конструкций противопожарных штор.

Особенности конструкций противопожарных штор

С учетом ограниченного внимания к противопожарным (противодымным) шторам в №123-ФЗ, СП 4.13130.2013 и даже в действующих с 12 и 19 сентября 2020 (соответственно) СП 2.13130.2020 и СП 1.13130.2020, производители продолжают:

  • изготавливать противопожарные и противодымные шторы, экраны, занавесы по собственным СТО, ТУ из материалов и в конструктивных решениях, доказавших свою эффективность не только при сертификационных испытаниях, но и во время эксплуатации на объектах противопожарной защиты;

  • сертифицировать противопожарные, противодымные шторы, экраны на соответствие нормам, установленным к заполнениям проемов противопожарных преград в приложении к №123-ФЗ, хотя уже на рынке доступны решения с пределом огнестойкости EI 120, EIS 60, EIWS 60 и др.

Важно помнить, что:

  • противопожарные и противодымные шторы – стационарные с перемещаемым полотном и трансформируемые огнезащитные конструкции, используемые и для заполнения проемов, и в качестве самой противопожарной преграды, а противодымные экраны – только стационарные с перемещаемым или статичным полотном, применяемые для ограничения распространения продуктов горения;

  • ГОСТ Р 53305-2009 по факту не может использоваться для сертификации противопожарных штор – только противодымных штор (экранов), что формализует п. 1.2 стандарта, а для испытаний противопожарных штор разрешено применять ГОСТ Р 53307-2009;

  • ГОСТ Р 53305-2009 для противодымных штор, экранов устанавливает одно предельное состояние – потерю целостности, ГОСТ Р 53307-2009 для противопожарных штор – потерю целостности и теплоизолирующей способности, дымогазонепроницаемость шторы или экрана (при соответствующем конструктивном исполнении) пока испытывается по ГОСТ Р 57327-2016.

Условная классификация и особенности конструкций противопожарных штор

Несмотря на практическое отсутствие формализованной (в нормативно-правовых актах) классификации противопожарных, противодымных штор, технически корректно выделить продукты от отечественных и зарубежных производителей в отдельные группы по:

  • функциональному назначению – шторы для локализации источника возгорания или помещения от пожара (противопожарные) и для ограничения распространения продуктов горения (противодымные), а также шторы для комбинированной защиты – от огня и дыма (противопожарные и противодымные).

Противопожарные шторы сертифицируются на пределы огнестойкости EI, противодымные – только E (в идеале ES), с комбинированной защитой – EI, EIS и даже EIWS. Полотно противопожарных штор при возгорании полностью перекрывает проем противопожарной преграды (или опускается до пола в случае трансформируемого объемно-пространственного решения). Полотно противодымных штор может работать, как противопожарная штора, или настраивается на опускание до расчетного уровня нижней границы дыма в помещении, выдержку заданного времени для эвакуации людей и затем полностью перекрывает проем (или блокирует пространство внутри шахты);

  • целевому назначению – противопожарные шторы для заполнения (встраивания, перекрытия) проемов противопожарных преград и трансформируемые огнезащитные конструкции, используемые в качестве самой противопожарной преграды.

Для заполнений используются двухмерные плоские конструкции, в качестве противопожарной преграды – пространственные сочетания плоских модулей или объемно-пространственные решения в виде шахт различной формы (куба, параллелепипеда, многогранной призмы, цилиндра и пр.).

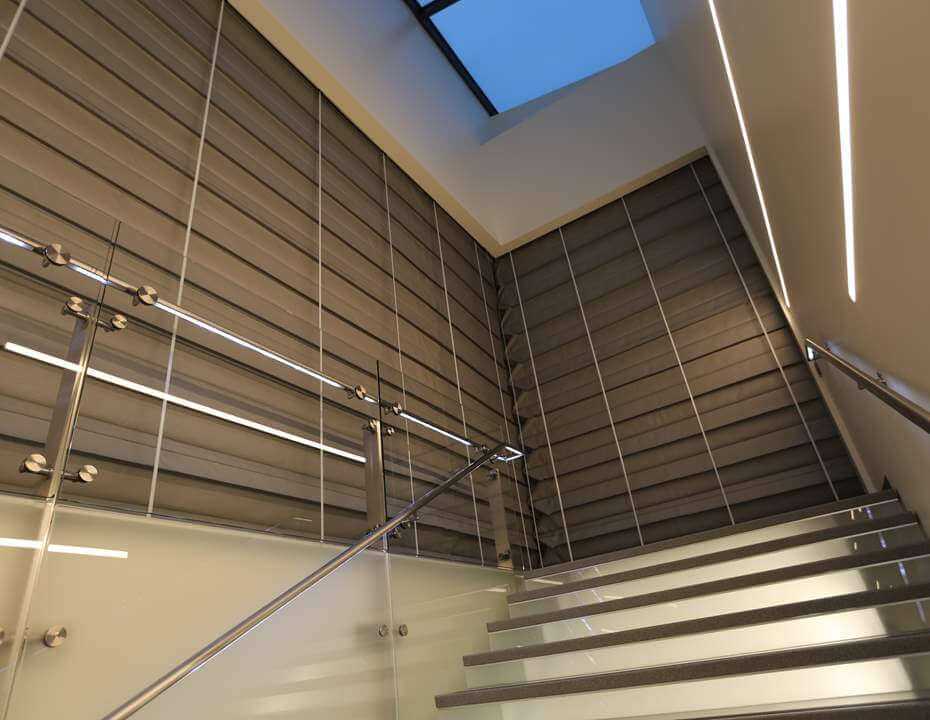

Типовые пространственные сочетания плоских противопожарных штор
с крестообразной, полигональной, Т-образной формой соединения.



Плоские шторы могут размещаться в проемах вертикально, горизонтально, наклонно, а при больших проемах используют, как многовальные решения с перехлестом полотен (не менее 40 см для противодымных, и 60 см для противопожарных штор), так и сочетания двух и более модулей в одном конструктивном блоке;

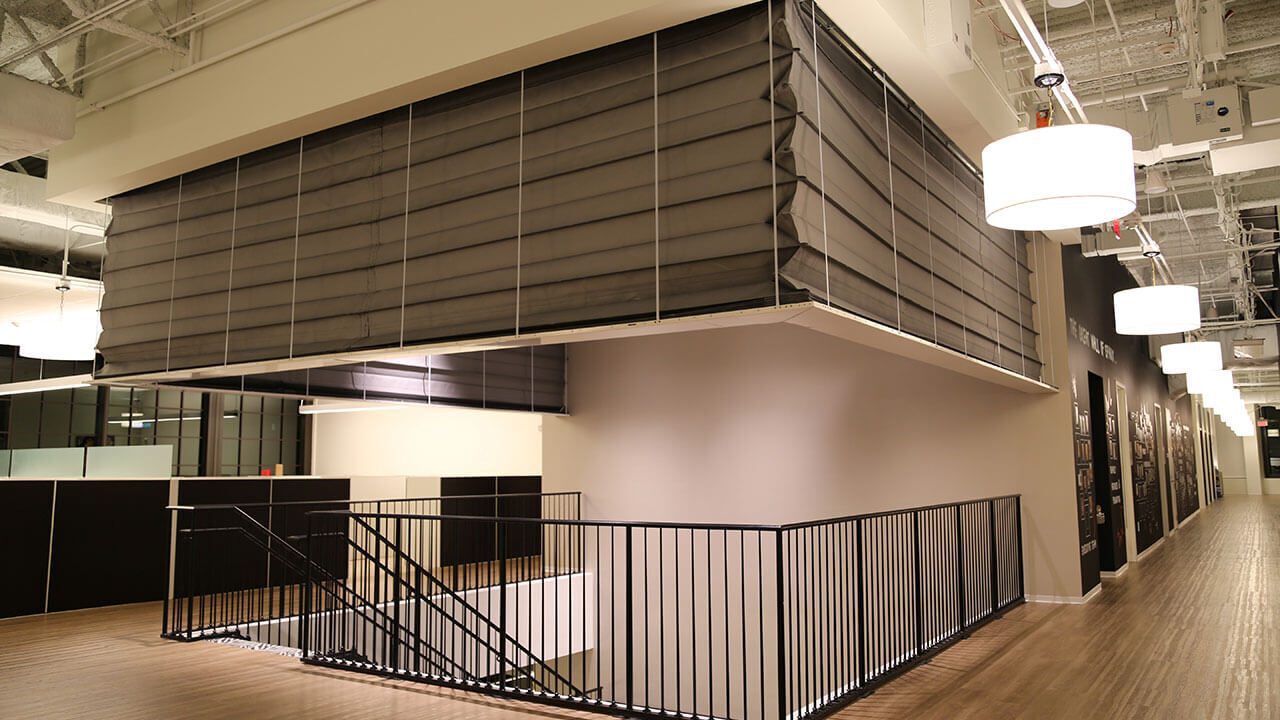

  • типу развертывания полотна и исполнению привода – противопожарные (противодымные) шторы рулонного типа с внутривальным двигателем в одно- или многовальном исполнении и со складывающимся полотном (шахтные);

Противопожарная штора в многовальном исполнении с перехлестами полотен

Противопожарная штора в многовальном исполнении с перехлестами полотен

В рулонных шторах, как правило, используют внутривальные электродвигатели, при больших габаритах полотен, горизонтальном расположении двигатель может быть внешним редукторным (или в виде мотор-редуктора) с цепным приводом, в шахтных конструкциях применяют системы из нескольких приводов, работающих под управлением одного контроллера. Размотка вертикальных полотен принудительная или под суммарным весом полотна и отсекающей шины, смотка только принудительная, в отдельных случаях может использоваться пневматический привод, а все электромеханические приводы обеспечиваются резервными источниками питания.

  • конструктивному решению рамы – со стационарной рамой, направляющими, гибкой или жесткой отсекающей шиной, а также с трансформируемой рамой из стационарной и подвижной частей (противопожарные шторы шахтного типа);

  • уровню автоматики – с ручным, дистанционным (с диспетчерского пульта, мобильных терминалов), автоматическим управлением, в том числе с помощью программируемых логических контроллеров, коммутируемых с подсистемой пожарной безопасности систем АСУ ТП, Умного дома, интеллектуального здания;

  • материалу, конструкции полотна, использованию дополнительных средств противопожарной защиты для увеличения огнестойкости.

Здесь можно выделить противопожарные шторы с полотнами на базе стеклянных, кремнеземных, базальтовых, кварцевых волокон (температура применения соответственно 550, 1200, 1450, 1300 градусов Цельсия), трех- или пятислойные, армированные, с термореактивным внутренним слоем, орошаемые с внешней стороны спринклерами и т.д., а также цельные и с «лазейками» (только противодымные шторы) для движения людей при эвакуации.
